SPDA (Para-Raios): O que é, Quando é Obrigatório e Quanto Custa Instalar
Publicado em — Atualizado em
O SPDA (Sistema de Proteção contra Descargas Atmosféricas) é o conjunto de dispositivos que protege uma edificação contra os efeitos diretos e indiretos dos raios. O Brasil é o país com maior incidência de raios do mundo, mais de 77 milhões de descargas por ano, o que torna o tema especialmente relevante em novas construções e reformas.
O que é o SPDA e como funciona
O SPDA é composto por três subsistemas:

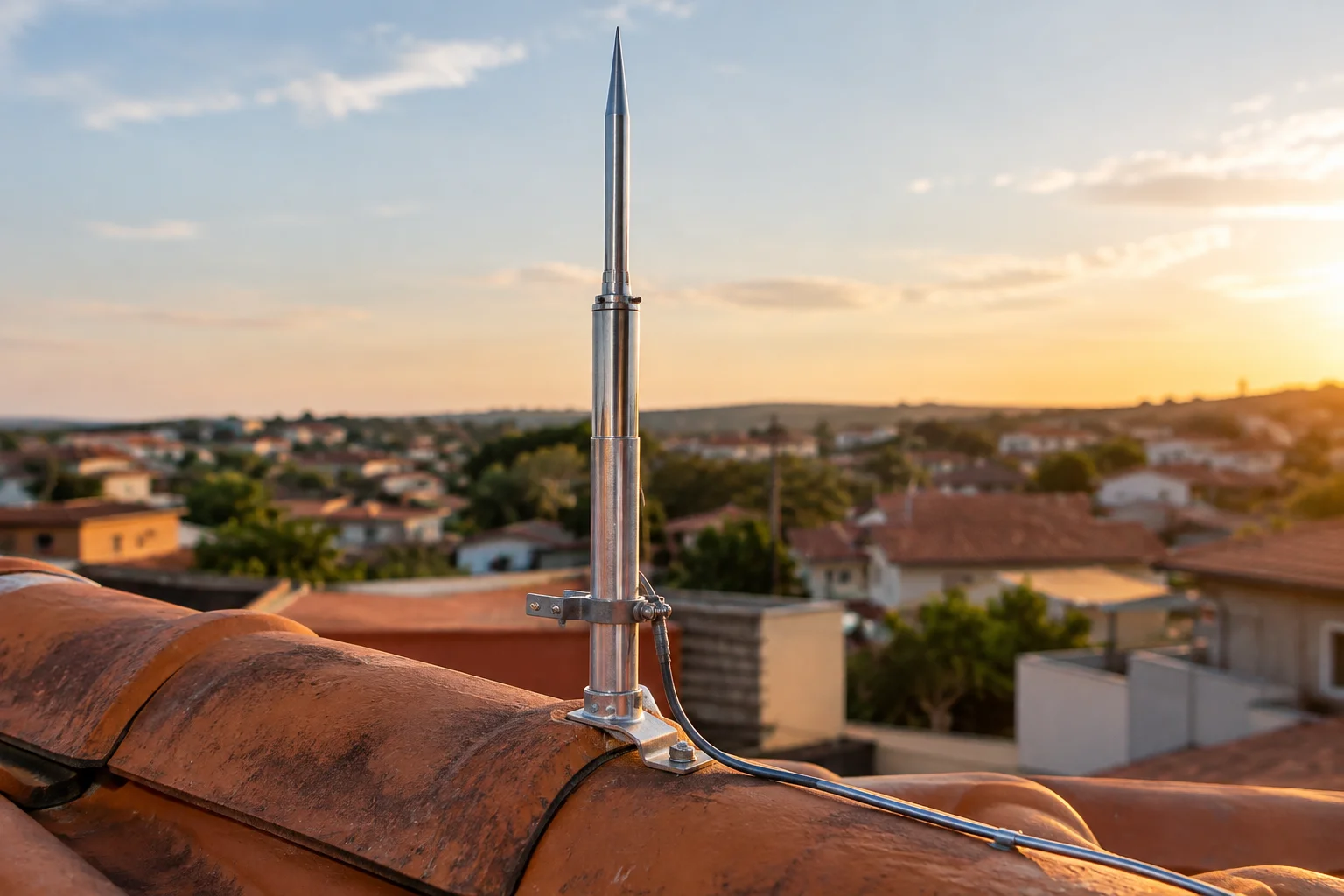

- Captação: haste metálica (para-raios) no ponto mais alto da edificação que capta a descarga.
- Descida: condutor de cobre que direciona a corrente elétrica do captador até o solo.
- Aterramento: eletrodo enterrado no solo que dissipa a energia da descarga sem causar danos.
O sistema não "atrai" raios, ele oferece um caminho de baixa resistência para que a descarga, caso ocorra na proximidade, seja conduzida ao solo com segurança em vez de percorrer a estrutura da edificação ou as instalações elétricas internas.
Quando o SPDA é obrigatório pela NBR 5419
A NBR 5419:2015 exige SPDA em edificações com risco de raios acima do limiar calculado, considerando:
- Densidade de raios da região (Ng, raios/km²/ano)
- Área de captação equivalente da edificação
- Tipo de uso (residencial, industrial, hospitalar, escolar)
- Consequências de uma descarga (perdas humanas, materiais, culturais)
Na prática, a norma torna o SPDA obrigatório para edificações com mais de dois pavimentos em regiões de alta incidência de raios (maior parte do Centro-Oeste, Norte e Sul do Brasil), para edificações com concentração de pessoas, e para estruturas isoladas em campo aberto.
Tipos de para-raios
| Tipo | Funcionamento | Uso típico |
|---|---|---|
| Franklin (haste simples) | Captação passiva por ponta metálica | Residências, galpões |
| Gaiola de Faraday | Malha de condutores sobre toda a cobertura | Edificações grandes, hospitais |
| ESE (Emissão Prévia de Streamers) | Capta ativamente com maior raio de proteção | Estruturas isoladas, antenas |
O para-raios tipo Franklin é o mais comum e econômico para residências. O tipo ESE tem custo mais elevado e sua eficácia adicional em relação ao Franklin é contestada pela NBR 5419.
Custo de instalação do SPDA
| Tipo de edificação | Custo estimado |
|---|---|
| Casa térrea (até 150 m²) | R$ 1.500 – R$ 4.000 |
| Sobrado (2 pavimentos) | R$ 3.000 – R$ 7.000 |
| Edifício residencial (por andar) | R$ 5.000 – R$ 15.000 |
Valores incluem projeto, material (hastes, condutores, eletrodos de aterramento) e instalação com ART. O projeto deve ser assinado por engenheiro eletricista.
Manutenção e inspeção periódica
A NBR 5419 exige inspeção do SPDA a cada 2 anos em condições normais, e anualmente em edificações com alto risco. Na inspeção, verifica-se:
- Continuidade dos condutores de descida
- Resistência do aterramento (máximo 10 Ω para a maioria das edificações)
- Estado de corrosão das hastes e conexões
- Integridade do DPS (Dispositivo de Proteção contra Surtos) no quadro elétrico
