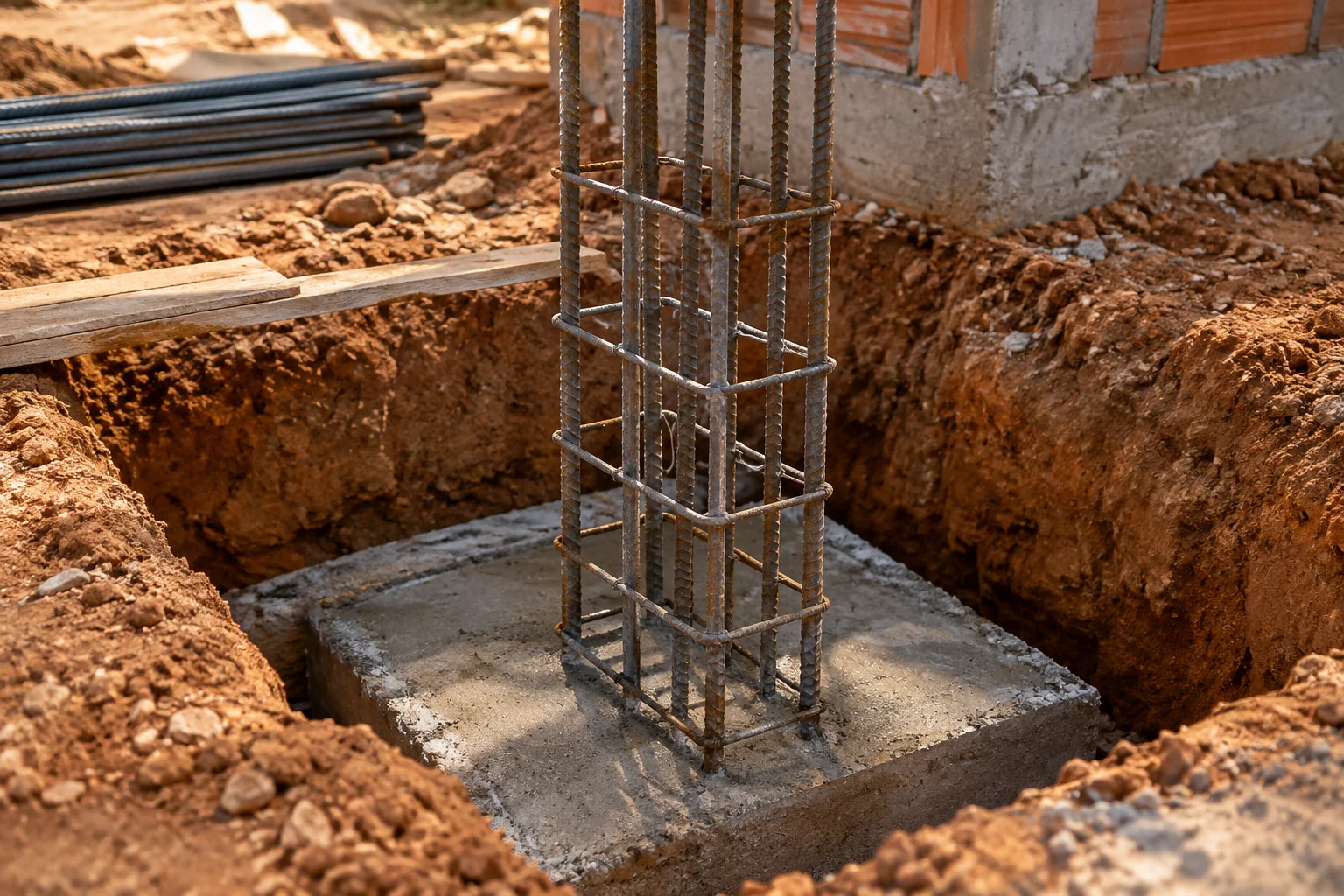

Como Calcular Sapata de Fundação: Dimensões e Materiais
Publicado em — Atualizado em
A sapata de fundação é o elemento estrutural que transfere a carga dos pilares para o solo. Dimensioná-la errado — por falta de sondagem ou por subestimar a carga — é uma das causas mais comuns de fissuras estruturais em construções residenciais.
Tipos de fundação: quando usar sapata
Fundações superficiais (rasas) — usadas quando a resistência do solo está próxima da superfície:
- Sapata isolada: para cada pilar separadamente — usada em edificações com pilares espaçados
- Sapata corrida: contínua sob paredes e muros
- Radier: placa que abrange toda a edificação — indicado para solos fracos ou cargas uniformes
Fundações profundas — quando o solo superficial é fraco:
- Estacas: pré-moldadas de concreto, metálicas, hélice contínua
- Tubulões: perfuração manual ou mecânica com base alargada
A sapata isolada é a solução mais econômica quando o solo superficial tem boa resistência (argila firme, areia compacta).
Tensão admissível do solo: o que é e como obter
A tensão admissível (σ_adm) é a carga máxima por m² que o solo suporta sem sofrer recalque excessivo:
| Tipo de solo | σ_adm (kPa) | Descrição |
|---|---|---|
| Argila mole / turfa | 50–75 kPa | Solo muito fraco — evitar sapata |
| Argila média | 100–150 kPa | Solo mediano |
| Argila firme / densa | 150–200 kPa | Solo bom para sapata |
| Areia compacta | 200–300 kPa | Solo muito bom |
| Rocha alterada | 300–600 kPa | Solo excelente |
| Rocha sã | > 1.000 kPa | Solo muito resistente |
Esses valores são referência — o valor real precisa de ensaio de sondagem (SPT).
Fórmula de dimensionamento da sapata
Área da sapata (m²) = Carga do pilar (kN) / Tensão admissível (kPa)
Lado da sapata (m) = √(Área) — para sapata quadrada
Altura mínima (m) = máx(0,20 m; (lado − lado_pilar) / 4)
Exemplo prático: pilar 20×20 cm, carga 200 kN, solo argiloso médio (100 kPa):
- Área = 200 / 100 = 2,0 m²
- Lado = √2,0 = 1,41 m → adotar 1,45 m (múltiplo de 5 cm)
- Altura = máx(0,20; (1,45 − 0,20)/4) = máx(0,20; 0,31) → adotar 0,35 m
- Volume = 1,45 × 1,45 × 0,35 = 0,736 m³
Concreto e vergalhão para sapatas
Concreto fck 20 MPa (mínimo pela NBR 6118 para fundações):
Para 0,736 m³: ~5 sacos de cimento 50 kg + areia e brita (use a Calculadora de Concreto para quantidades exatas).
Vergalhão: referência média de 70 kg/m³ de concreto de fundação — 0,736 × 70 ≈ 52 kg de aço.
Use a Calculadora de Vergalhão para converter em número de barras por diâmetro.
3 erros graves em fundações
1. Construir sem sondagem (SPT). Estimar a tensão admissível do solo sem laudo técnico é o erro mais grave. Recalques diferenciais causam fissuras estruturais que custam de 5 a 20× mais para corrigir do que teria custado o SPT.
2. Usar concreto abaixo de fck 20 MPa em fundações. A NBR 6118 proíbe concreto com fck inferior a 20 MPa em estruturas. Concreto mais fraco não protege a armação e se deteriora mais rápido em contato com o solo.
3. Não impermeabilizar a sapata. O contato permanente com solo úmido corrói a armação em 15 a 20 anos. Uma camada de emulsão asfáltica ou manta geotêxtil na face externa protege por décadas.
Calculadora automática
Use a calculadora para obter dimensões, volume de concreto e estimativa de vergalhão da sapata:
Calculadora de Sapata de Fundação
